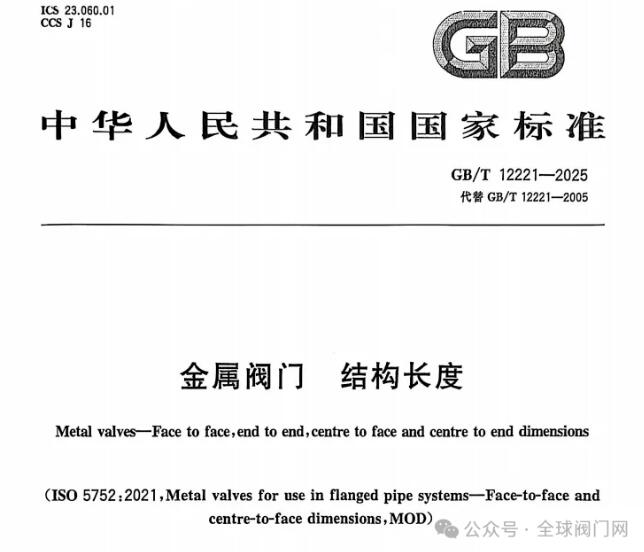

国家标准 GB/T 12221-2025《金属阀门 结构长度》 已正式发布（代替2005版），2025年已全面实施。本标准修改采用 ISO 5752:2021，但结合中国工程实际做了多项关键调整，直接影响阀门设计、配管与互换性。

    具体标准变动内容：

    与 GB/T 12221—2005 相比，除结构调整和编辑性改动外，主要技术变化如下：

    a) 更改了范围并增加了磅级尺寸（见第1章，2005年版的第1章）；

    b) 删除了术语“对夹式阀门”及其定义，并增加了术语“公称尺寸”“公称压力”及其定义（见第3章，2005年版的第3章）；

    c) 增加了环形垫密封法兰的阀门附加长度的结构形式和尺寸要求（见4.1.2）；

    d) 更改了法兰连接阀门结构长度尺寸要求，并增加了平行度和垂直度公差要求（见4.2，2005年版的4.3）；

    e) 删除了内螺纹连接阀门的结构长度要求（见2005年版的4.3.5）；

    f) 删除了外螺纹连接阀门的结构长度要求（见2005年版的4.3.6）；

    g) 删除了对夹连接刀形闸阀结构长度要求（见2005年版的4.3.8）；

    h) 增加了带环连接法兰的阀门的附加长度要求（见附录C）。

   具体技术差异及其原因如下：

    a) 更改了范围（见第1章），以满足我国在实际应用中的需要；

    b) 删除了 PN 级和 Class 级法兰连接阀门结构图（见 ISO 5752:2021 的第4章），以满足我国在实际应用中的需要；

    c) 更改了对表1补充说明的条款为注释（见4.2.2，ISO 5752:2021 第4章的第二段），以满足 GB/T 1.1 的要求；

    d) 删除了公称尺寸大于 DN600 法兰连接直通式截止阀结构长度（见 ISO 5752:2021 的第4章表11、表12），以满足我国在实际应用中的需要；

    e) 增加了焊接连接阀门结构长度要求（见4.3），以满足我国在实际应用中的需要；

    f) 增加了对夹连接阀门结构长度要求（见4.4），以满足我国在实际应用中的需要；

    g) 删除了 Class 级对夹连接蝶阀结构长度的基本系列代号109（见 ISO 5752:2021 的第4章表7），以满足我国在实际应用中的需要；

    h) 更改了对表17和表18补充说明的条款为表注（见表31、表32，ISO 5752:2021 第4章的第三段），以满足 GB/T 1.1 的要求。

    五大核心变化，关乎每一家阀门企业

    1. 范围扩大：新增磅级（Class）尺寸系列

    首次在国标中系统纳入 Class 150～2500 磅级阀门结构长度，满足石化、LNG等项目对美标体系的需求，提升国产阀与国际项目的兼容性。

    2. 聚焦主流连接方式，删减过时类型

    删除：内螺纹、外螺纹、对夹式刀形闸阀等结构长度要求；

    保留并强化：法兰、焊接、对夹（通用型）三大主流连接形式，体现行业向大口径、高参数、高可靠性方向演进。

    3.新增关键结构要求，提升安装精度

    增加 环形垫密封法兰阀门 的附加长度规定；

    新增 法兰端面平行度与垂直度公差要求，避免因阀体加工偏差导致管道应力集中或泄漏。

    4. 填补国内空白：新增焊接连接阀门结构长度首次在国标中明确 焊接端阀门（如电站、长输管线用）的结构长度，解决以往依赖企业标准或API 6D的混乱局面。

    5. 术语统一，接轨国际删除“对夹式阀门”旧术语，新增 “公称尺寸（DN）”“公称压力（PN/Class）” 定义，与GB/T 1047、GB/T 1048等基础标准全面协同。

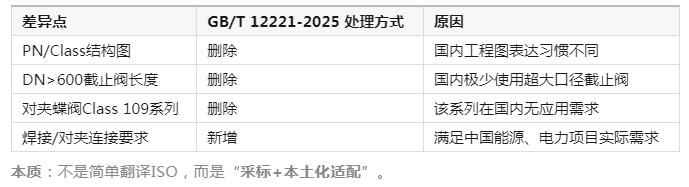

    注意｜中国版 vs ISO 5752:2021主要差异

   影响与建议

    设计院/工程公司：2025年起新项目应优先按新版标准选型，确保阀门与管道系统匹配；
    阀门制造商：立即核查产品图纸库，更新结构长度数据库，避免交付不符；

    检验与监造单位：将平行度/垂直度纳入出厂检验项；

    出口企业：注意国标与ISO的差异，避免“符合GB即符合ISO”的误判。
